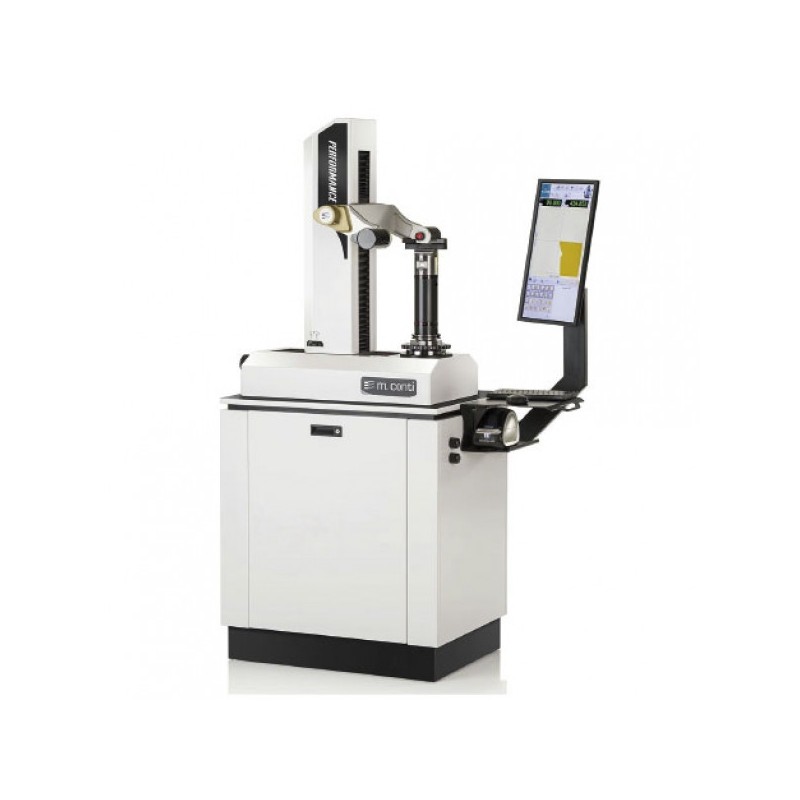

PRESET PERFORMANCE

L'entreprise m. conti développe et produit des instruments de mesure de précision depuis 30 ans. Cette expérience a permis de comprendre que la facilité d’utilisation et l’ergonomie sont les points fondamentaux qui doivent caractériser chaque instrument afin d’obtenir des solutions fonctionnelles et réduire le travail à quelque simple mouvement.

Projetés et développés par l’entreprise  et Sistemi dans le champ de la fabrication des outils, les Preset PERFORMANCE sont indispensables tant que dans les centres d’affûtage que dans les ateliers de production de meubles ou de cadre de fenêtres pour mieux contrôler l’état des outils et leurs paramètres avant d’être installés sur les machines.

CARACTÈRISTIQUES TECHNIQUES

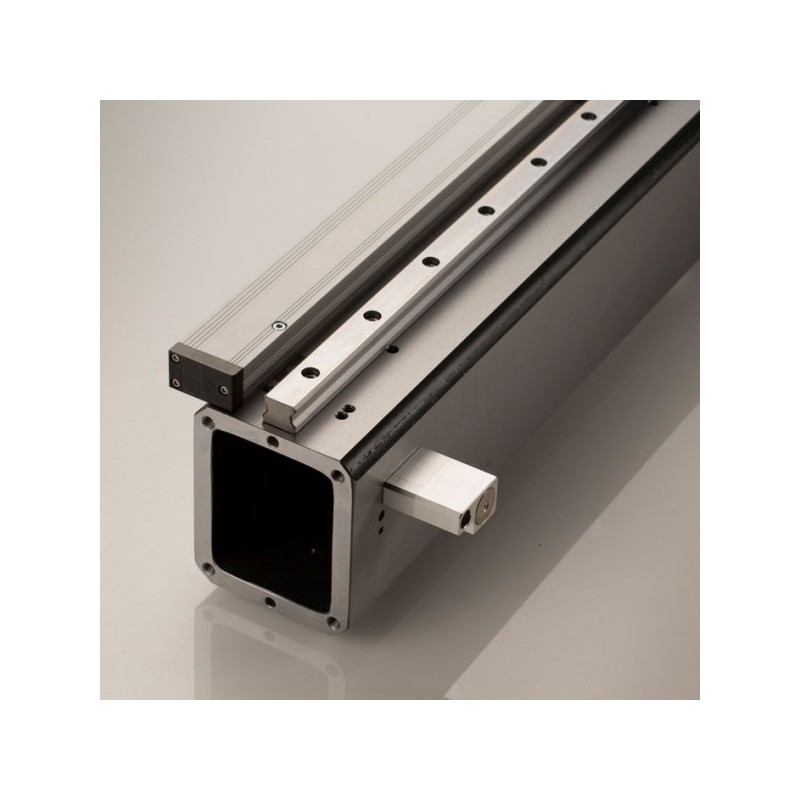

• AXE Z: Colonne surdimensionnée en acier, thermiquement stabilisée. Glissière en classe de précision SP avec patins précontraintes à billes. La fluidité du mouvement est garantie par 1 glissière à billes avec patins précontraintes à 4 points de contact. L’axe est équipé de lignes optiques avec résolution millésimale (0,001 mm). On fournit aussi le certificat de réception.

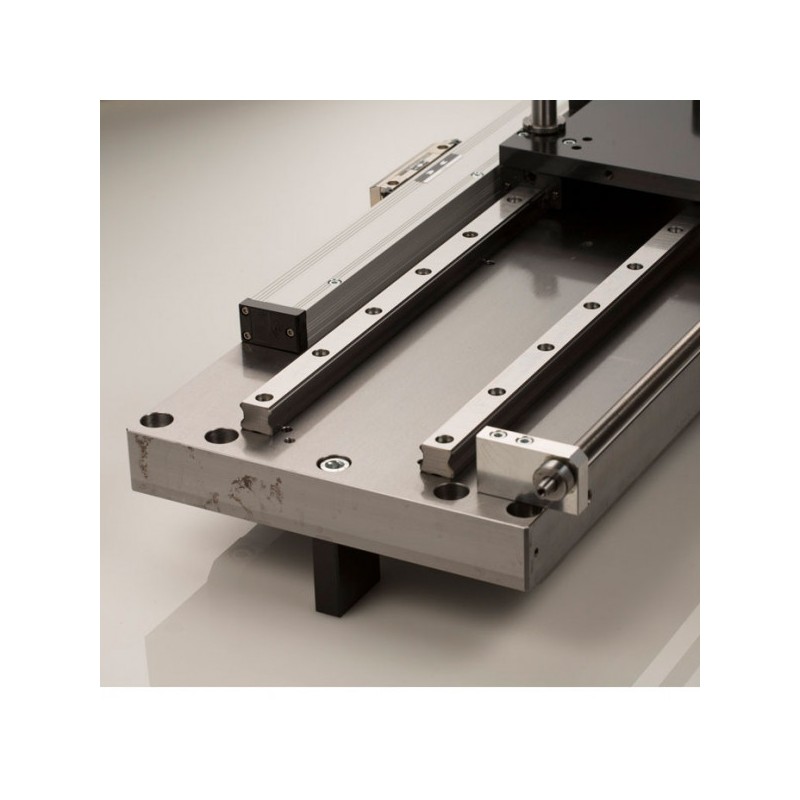

• AXE X: Plaque en acier stabilisée rectifiée avec planéité ±2μ. La fluidité du mouvement est garantie par 2 glissières à billes avec patins précontraintes à 4 points de contact. L’axe est équipé de lignes optiques avec résolution millésimale (0,001 mm). On fournit aussi le certificat de réception.
• Broches porte-outils interchangeables en acier trempé à haute précision (tolérance intérieure du cône ±2μ). Sphères de calibrage intégrées pour une remise à zéro très rapide et précise. On peut passer d’une broche ISO à une HSK, CAPTO ou VDI tout simplement en les enlevant et remplaçant en quelques secondes.

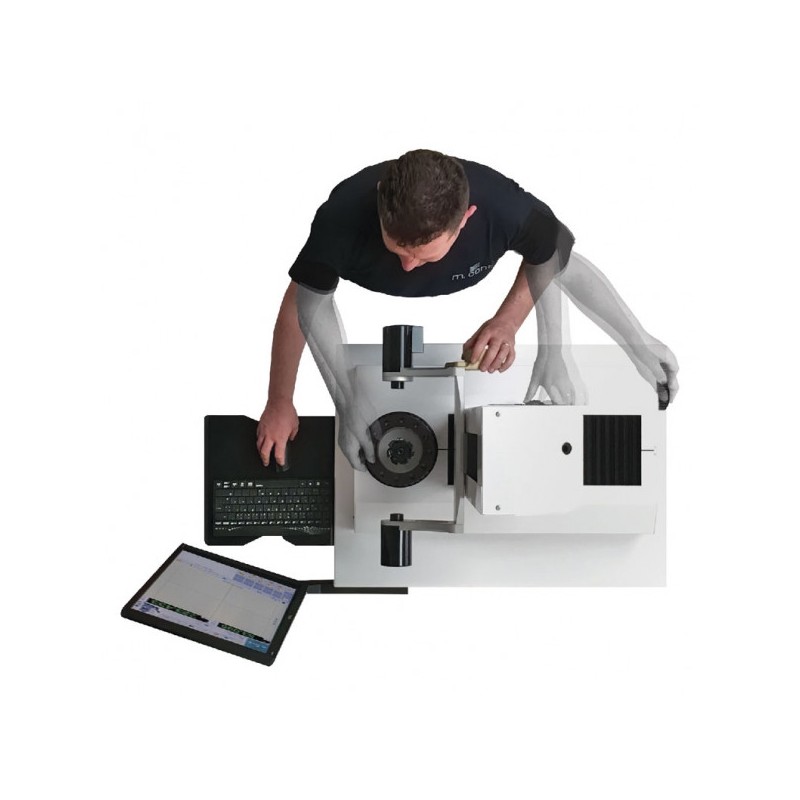

• Le mouvement rapide des axes est automatique de type pneumatique et il peut être actionné avec une seule main grâce à un bouton placé sur la poignée, étudiée pour la meilleure ergonomie. Le mouvement est donc très fluide et sans effort.

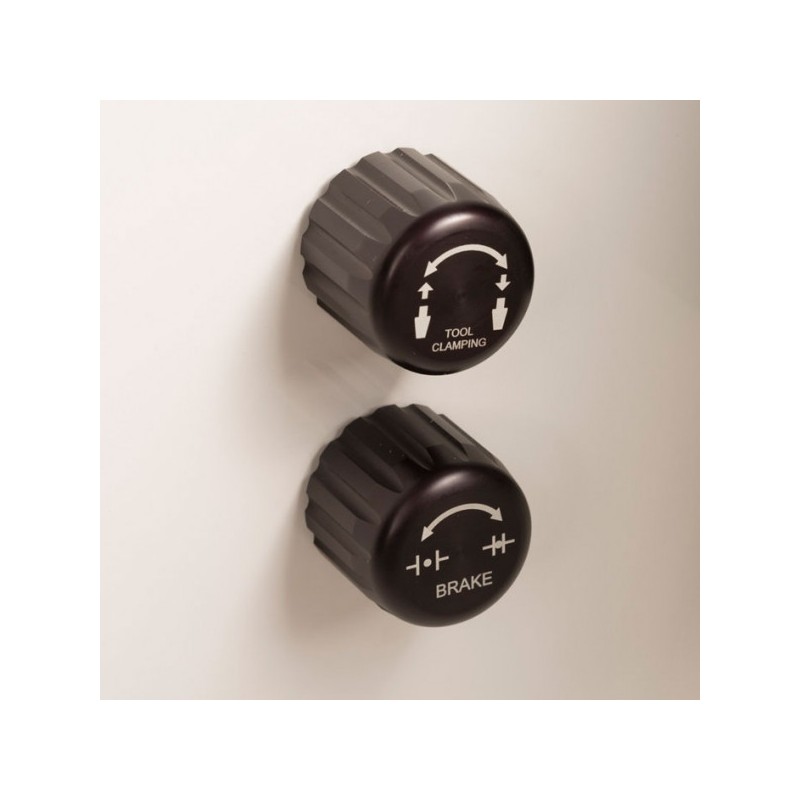

• La gamme Performance inclut aussi le système mécanique de blocage des outils Interlock System. Ce système est universel et permet d’utiliser tout type de tirant, de mesurer avec le maximum de répétabilité même les outils les plus haut, toujours avec la plus grande précision. Il suffit de tourner la poignée pour un blocage efficace. Inclus, il y a aussi un frein pneumatique qui bloque la broche et par conséquence le porte-outil.

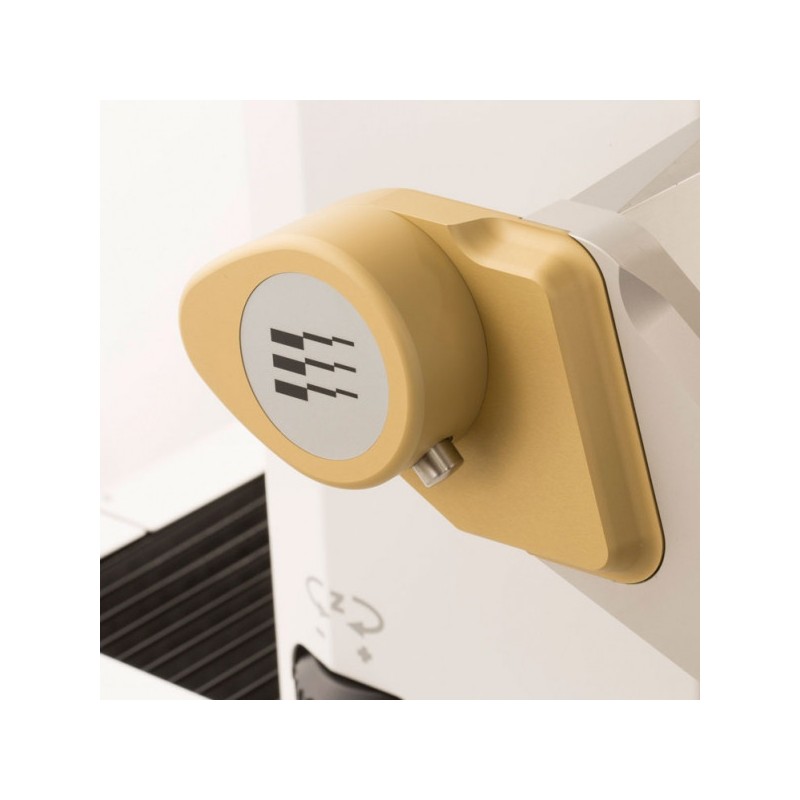

• Les poignées pour le mouvement micrométrique sont très précise et simples à actionner. Elles permettent d’atteindre n’importe quelle position des outils avec une précision millésimale.
• Le presetter Performance peut être installé aussi dans un milieu sale et poussiéreux grâce aux protections anti-poussières qui protègent toutes les parties sensibles comme les lignes optiques ou les glissières.
• Caméra en HD avec objectif télécentrique. Champ visuel de 7x7 mm et agrandissement jusqu’à 40x. Elle permet à la fois de mesurer l’outil avec une résolution de 0,001 mm et l’inspection de l’outil en modalité « vue réelle ».
• Bague LED à lumière froide pour un éclairage frontal de l’outil. Possibilité de régler l’éclairage.
• Écran en full HD de 24” placé verticalement ; il permet de visualiser instantanément toutes les fonctions. Angle visuel réglable. Possibilité de fournir un écran tactile de 22” optionnel.
• Souris et clavier sans fils sont placés sur un plan de support réglable en hauteur en devenant ainsi une vraie et propre station de travail.
• PC avec systèmes d’exploitation Windows® de dernière génération avec 7 prises USB. Système de stockage de données sur disques durs avec haute capacité SSD.
• Imprimante d’étiquettes fournie pour permettre l’impression de données des outils.

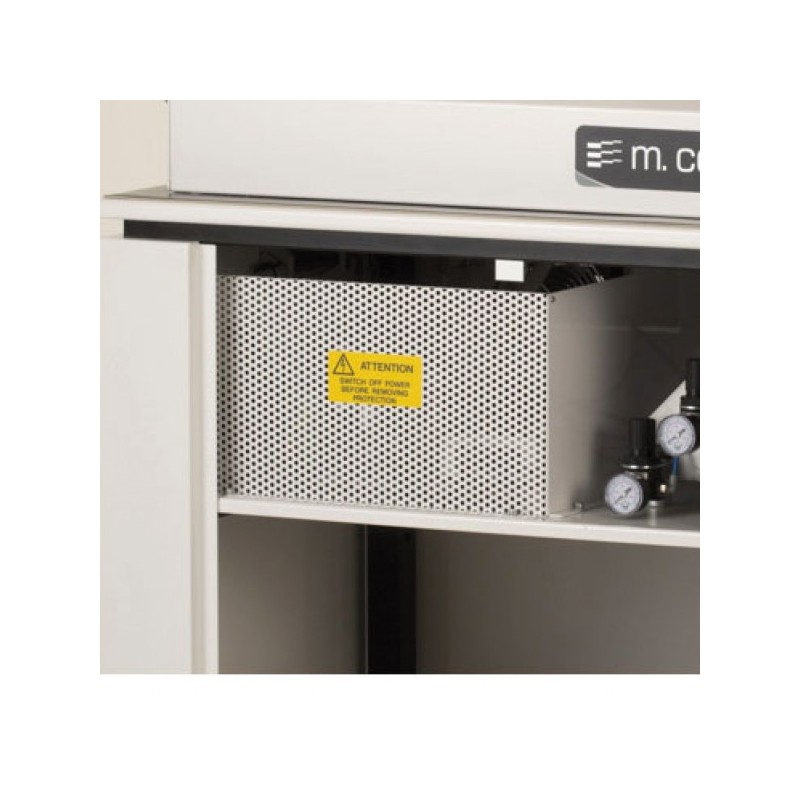

• Banc de support avec un grand compartiment de service pour y ranger l’équipement prêt à être utilisé.

VASTE GAMME DE BROCHES INTERCHANGEABLES SANS L’AIDE D’AUCUN OUTIL

Les broches sont le point de contact le plus important entre l’outil et le presetter. Les broches sont interchangeables de manière très simple et sans avoir besoin d’utiliser aucun outil. Les sphères de remise à zéro sont intégrées dans chaque broche et donc vous n’auriez besoin d’aucun porte-outil master ou pieds à coulisse de remise à zéro. Le passage d’un cône ISO à HSK ou CAPTO vous requerra seulement quelques secondes. En outre, entre la flasque et le corps de la broche on a créé une zone de contact vaste et homogène (200 cm²) pour mieux garantir la stabilité et la précision des mesures, et presque éliminer le problème d’usure qui est normalement présent entre les points de contact.

LOGICIEL I - TECH C.V.S. (Conti Vision System) - FULL (Logiciel DXF inclus)

Le logiciel CONTI VISION SYSTEM, interface entre le presetter et l’opérateur, s’intègre avec un Ordinateur et des systèmes d’exploitation Microsoft^® de dernière génération. Les informations peuvent être transmises du presetter aux machines CNC à travers le réseau d’entreprise grâce à un Post Processor intégré dans le logiciel. Système de sauvegarde automatique pour les configurations, les origines des machines et la base de données des outils. Le presetter peut utiliser aussi d’autres systèmes de gestion, comme, par exemple, le Balluff etc. Possibilité de télémaintenance pour une assistance instantanée à distance. Le logiciel CVS comprend un post-processeur très efficace avec plus de 40 CN préinstallés. Permet la création de groupes de travail avec l’attribution des outils dédiés aux usinages spécifiques.

CONNECTIVITÉ COMPLÈTE

• Connexion aux centres d’usinage à travers Post-Processeur intégré
• Serveurs d’entreprises pour le transfert des rapports des données
• Prédisposition du logiciel pour la connexion aux systèmes BALLUFF
• Dispositif externe de mémoire comme, par exemple, USB ou disques durs.
• Imprimantes laser
• Imprimantes d’étiquettes

ACCESSOIRES OPTIONNELS

Moniteur à écran tactile 22'' (touch screen)
