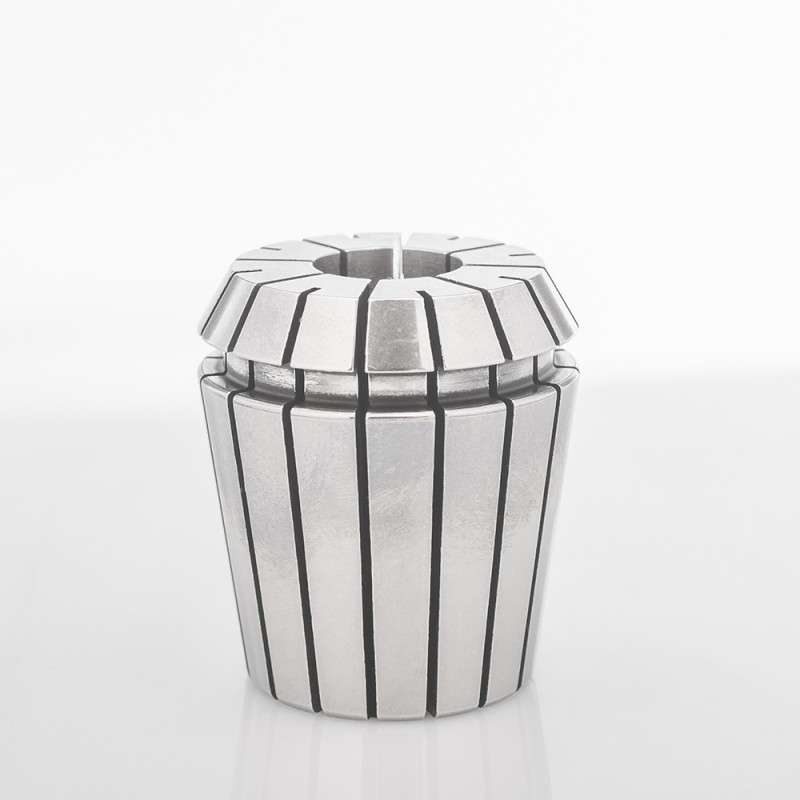

pinzas er 40 - din 6499
T123


  • Precisión= 0,01 (0.0004” T.I.R.)
  • Pinzas ER40 (DIN 6499) construidas en acero para muelles, están totalmente templados y rectificados tanto internamente como externamente para la máxima precisión.
  • Las pinzas Klein® permiten reducir sustancialmente las vibraciones de la herramienta y del motor durante el procesamiento, garantizando, de esta manera, una vida más larga para tu utensilio y mandril eléctrico. Usando las pinzas juntas con las portapinzas Klein® vas a obtener un nivel de precisión y fiabilidad óptimo.

Nota: Es importante sustituir las pinzas después de 500-600 horas de procesamiento o después de 6 meses trabajando 8 horas por día.



INSTRUCCIONES PARA EL MONTAJE DE LAS PINZAS EN LA TUERCA

 ï»¿ Para un montaje correcto pinza-tuerca:
 - poner las pinzas diagonalmente con respecto a la tuerca de bloqueo
 - por medio de una presión en la parte superior pegala lateralmente.
 - Atornillar la tuerca en el mandril, y, una vez insertado el mango de la fresa en la pinza (respetando la longitud mínima), completar el cierre de la tuerca con la llave específica sobre herramientas apropiadas (como nuestro desmonta conos universal art. T139)

No insertar la pinza en el portapinzas antes de que la ensambles con la tuerca.




Para un correcto cambio del utensilio y desmontaje de la pinza:
- Insertar el portapinzas en el dispositivo de montaje (como nuestro desmonta conos universal art.. T139)
- Aflojar la tuerca de bloqueo con la llave especifica
- Manteniendo el utensilio por el mango, abrir la tuerca de bloqueo y extraer la herramienta
- Aflojar la pinza de la tuerca de bloqueo por medio de una presión lateral.



icona Centros de mecanizado CNC

Centros de mecanizado CNC

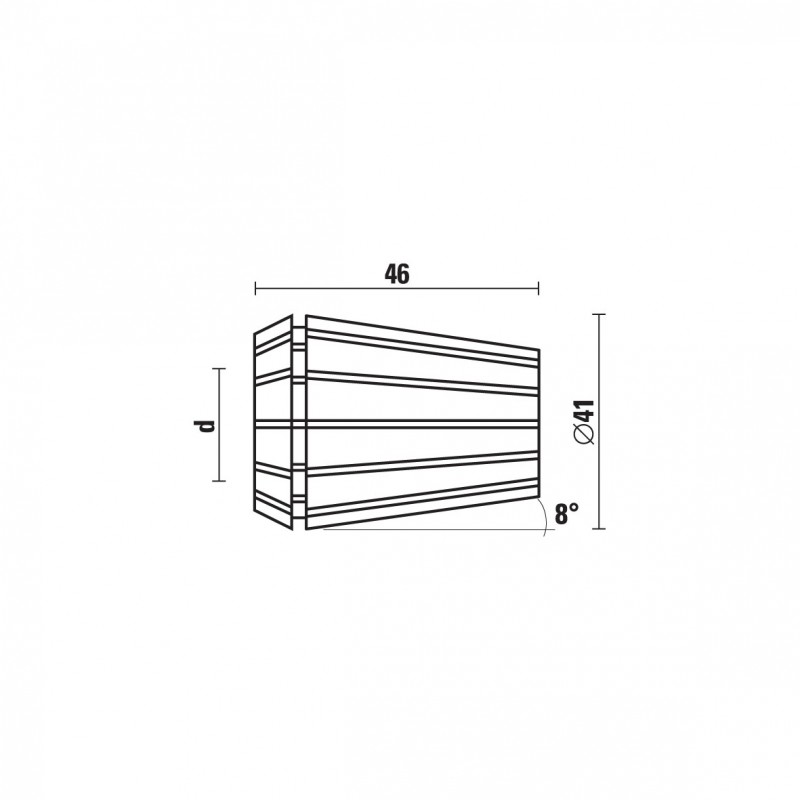

d (diámetro del agujero)
Consultar el catálogo Descargar pdf

Si está interesado en este producto:

Contacta con nosotros
Art. d Precio Cantidad
T123.030.N
Más información
Ø 3-2 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.040.N
Más información
Ø 4-3 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.048.N
Más información
Ø 4.8-(3/16”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.050.N
Más información
Ø 5-4 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.060.N
Más información
Ø 6-5 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.064.N
Más información
Ø 6.4-(1/4”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.070.N
Más información
Ø 7-6 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.079.N
Más información
Ø 7.9-(5/16”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.080.N
Más información
Ø 8-7 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.090.N
Más información
Ø 9-8 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.095.N
Más información
Ø 9.5-(3/8”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.100.N
Más información
Ø 10-9 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.110.N
Más información
Ø 11-10 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.120.N
Más información
Ø 12-11 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.127.N
Más información
Ø 12.7-(1/2”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.130.N
Más información
Ø 13-12 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.140.N
Más información
Ø 14-13 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.150.N
Más información
Ø 15-14 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.159.N
Más información
Ø 15.9-(5/8”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.160.N
Más información
Ø 16-15 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.170.N
Más información
Ø 17-16 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.180.N
Más información
Ø 18-17 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.190.N
Más información
Ø 19-18 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.191.N
Más información
Ø 19.1-(3/4”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.200.N
Más información
Ø 20-19 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.210.N
Más información
Ø 21-20 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.220.N
Más información
Ø 22-21 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.230.N
Más información
Ø 23-22 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.240.N
Más información
Ø 24-23 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.250.N
Más información
Ø 25-24 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.254.N
Más información
Ø 25.4-(1”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.260.N
Más información
Ø 26-25 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.300.N
Más información
Ø 30-29 Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
T123.032.N
Más información
Ø 3.2-(1/8”) Para ver el precio
Únicamente los clientes registrados pueden ver la cantidad y añadir el producto a la cesta
